90中深孔鉆機 采用齒輪減速帶回轉

文章作者：臺翰機械　發布時間：2019-03-26 15:00:16　瀏覽次數：2401次

摘要：你們了解過90中深孔鉆機嗎？該機器設備采用的是沖擊與轉釬結構，它的轉速可根據礦巖來調節，其中轉釬部分是采用齒輪減速帶來回轉的，感興趣的話就隨小編一起來了解下吧！

你們了解過90中深孔鉆機嗎?該機器設備采用的是沖擊與轉釬結構，它的轉速可根據礦巖來調節，其中轉釬部分是采用齒輪減速帶來回轉的，感興趣的話就隨小編一起來了解下吧!

　　概述

　　90深孔鉆機機采用沖擊與轉釬與各自獨立的結構沖擊能與釬桿轉速可根據礦巖條件分別調節。沖擊部分采用無伐配氣，能較好地利用壓縮空氣的膨脹作功。轉釬部分采用齒輪減速帶動釬桿回轉。

　　詳細說明：

　　90鉆機

　　鉆機 潛孔鉆機 導軌回轉鉆機 鑿巖機 回轉鑿巖機 回轉鉆機

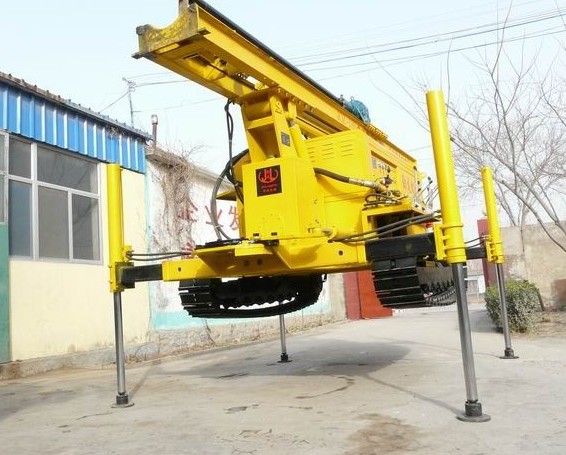

90中深孔鉆機

　　用途及使用范圍

　　90型導軌式單獨回轉鑿巖機是以壓縮空氣為動力的中深孔鑿巖機具。與CTC14系列輪胎式采礦鉆車或TJ25(TJ22)型圓盤式鉆架配套，主要用于井下采礦場鉆鑿上向平行或扇形炮孔，可用于露天采場和石方工程中鉆鑿下向或水平炮孔,也可用于需要鉆鑿中深孔的其它作業,鉆孔直徑50-80毫米。采用直徑65毫米的十字型合金釬頭在F8-18級礦巖中，平均純鑿巖速度可達680毫米/分。有效深孔30米.

　　結構特點

　　90導軌回轉鉆機采用沖擊與轉釬與各自獨立的結構沖擊能與釬桿轉速可根據礦巖條件分別調節。沖擊部分采用無伐配氣，能較好地利用壓縮空氣的膨脹作功。轉釬部分采用齒輪減速帶動釬桿回轉。齒輪式氣馬達布置在鑿巖機的上部，以縮短鑿巖機的總長度。因此更適用于在井下狹窄的采礦場作業。

　　工作原理

　　沖擊部分的操縱伐打開后，壓縮空氣經氣管進入柄體氣室外，由活塞尾部的配氣桿交替地將壓縮空氣導入汽缸的前腔和后腔，提高活塞作高速往復運動，不斷打擊釬尾。

　　轉釬部分

　　轉釬部分由齒輪式氣馬達驅動，當轉釬機構的操縱將壓氣由右側道送入氣馬達，而左側氣道與大氣相通時，壓氣在氣馬達的齒輪上產生一個壓力差，壓氣充滿與齒溝中并沿著齒輪回轉的方向流入氣馬達的左側,由左側氣道逸入大氣。反之，若將壓氣由左側氣道送入馬達，而右側氣道與大氣相通，氣馬達齒輪則作反向回轉。

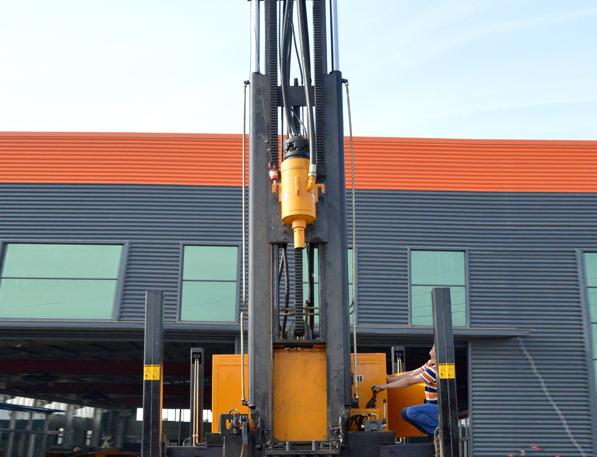

90中深孔鉆機

　　以上就是關于90中深孔鉆機的相關介紹,相信認真看完的朋友都已經懂了，轉釬部分是由氣馬達驅動的，能將氣壓右側道送入氣馬達左側。
